典型的貼片機編程工序

添加時間：2021/01/05

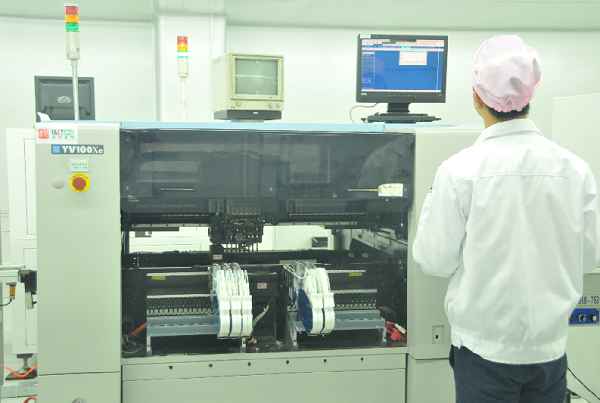

    貼片機是用來實現高速、高精度地放元件的設備。smt貼片機的運行是通過編程來設定好的。具體的是通過機器能夠識別的算法格式或者是語法給出的指令，這些工作指可以確保貼片機能夠根據客戶smt貼片加工需求中的BOM和Gerber資料，進行貼片焊接的工作。每個SMT貼片加工廠都有自己不同的編程或者編碼程序。目前市場是有很多靈活可用的編輯小軟件的。我們市場上也可以根據自己的需求購買相關專業的離線編程軟件。同時一般設備上也會配備廠家出廠時的貼片機上自帶的編程軟件。
    現在我們以BV－TC1706為例講解貼片機的編程步驟。
    一、軟件界面
    軟件工作界面包括以下要素：
   （1）主菜單區。軟件系統的一級菜單，供用戶設置基礎參數、機器參數、編輯程序。
   （2）圖像顯示區域。實時顯示MARK相機、高速相機、精密相機的圖像。

   （3）生產設置。設置各相機的容差值、貼片速度、起始位置、開啟安全門后的動作
   （4）系統狀態。用于顯示貼片加工時機器正常工作或故障狀態。
   （5）生產模式。生產模式是貼片機正常運行時的工作模式。在生產模式下，“打開”表示打開已經編好的PCB程序。而“創建”表示重新創建一個PCB程序。
   （6）系統時間。表示當前系統時間。
