mini led 定義及應用領域介紹

添加時間：2023/10/07

    1． 什么是MiniLED？

    LED在光電子領域中是一種能將電能轉化為光能的半導體二極管，包括砷化鎵LED（紅光）、磷化鎵LED（綠光）、氮化鎵LED（藍光）等。MiniLED，則是指尺寸為50－200微米的LED芯片，介于小間距LED和MicroLED之間。

    作為L(zhǎng)ED技術的一種，Mini LED能夠大幅度提升LCD面板性能，具有高分辨率、高亮度、高對比度、廣色域的特點，而且更加輕薄、節能。目前市面上已經采用MiniLED技術產品涵蓋大尺寸電視，高端顯示器，筆記本電腦以及平板。

    2． MiniLED技術原理

    傳統液晶顯示（ LCD）的結構主要包括液晶面板和背光模組兩部分，其顯示原理是由背光光源發出光線，再經過偏光片、液晶材料和濾光片的處理后得到不同顏色及亮暗的像素點，從而完成圖像顯示的功能。傳統LCD屏幕會配備LED背光，但屏幕背光往往只支持統一調節，不能單獨調節某一個區域的明暗。即使少部分支持背光分區調節的LCD屏幕，背光分區數量也有很大的局限性。

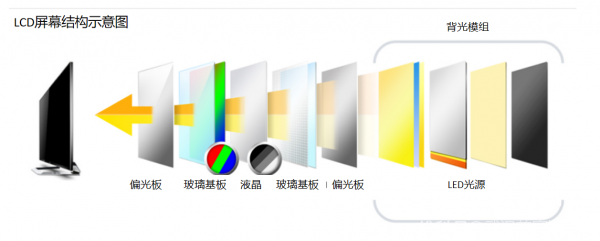

    LCD結構示意圖

    MiniLED背光技術可以看做是傳統LCD屏幕的升級版，可以把LED背光燈珠做得非常小，這樣就可以在同一塊屏幕上集成更多的背光燈珠，從而劃分成更多精細的背光分區，這也是MiniLED背光技術和傳統LCD屏幕的重要區別。

    什么是miniled?miniled應用在哪些方面？

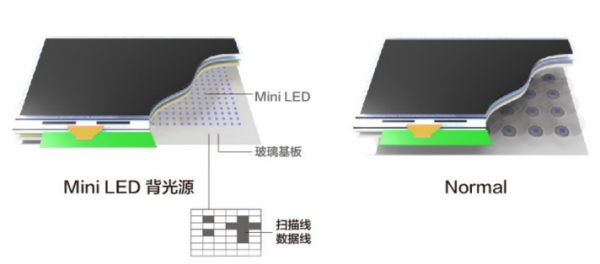

    MiniLED背光應用示意圖

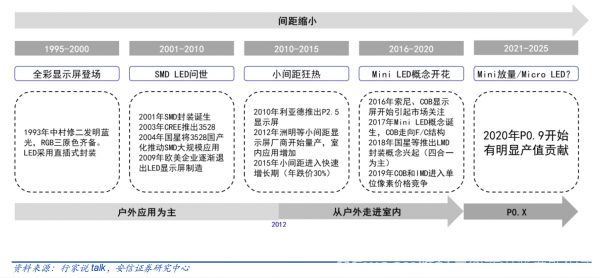

    MiniLED發展趨勢圖

    3． MiniLED應用

    從應用場景來看， Mini LED主要分為直顯和背光兩種方式。

    MiniLED 直顯：采用 RGB 三色的 LED 模組，實現 RGB 三原色無缺失的顯示效果。設計理念是將 MiniLED 芯片直接作為顯示像素點， 以此提供成像的基本單位，從而實現圖像顯示。其具有高亮度、寬色域、高對比度、高速響應、低功耗和長壽命等優勢，但受制于高成本，量產技術不成熟等因素，MiniLED直顯產品目前主要應用于辦公會議顯示，室內商業顯示等尺寸超過百寸的屏幕市場，短期內在民用市場普及難度較大。

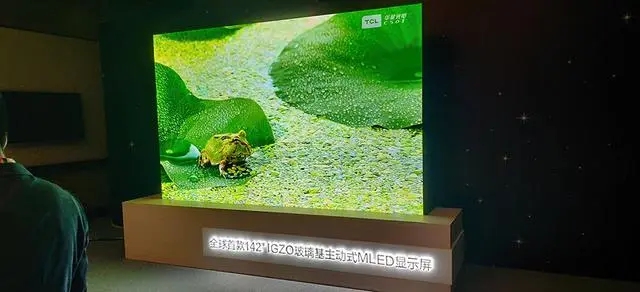

MiniLED直顯示意圖                     TCL 142寸 MiniLED直顯屏

    Mini LED 背光：可以看做是傳統LCD屏幕的升級版，采用 Mini LED 作為背光模組來搭配液晶顯示，進行精細分區，并結合區域調光技術（Local Dimming）、量子點技術等，提升 LCD 屏幕顯示畫質，逐步應用于高端顯示器、 4K／8K 大尺寸電視、筆電及平板當中。采用MiniLED背光模組＋LCD，是目前各大面板廠商產品的主流方案。

    4． MiniLED背光芯片產品規格

    MiniLED芯片的主要技術參數包括：

    封裝方式：正裝，倒裝  不同的封裝方式，對散熱有較大的影響，因此對電流要求也不相同

    尺寸 不同的尺寸，對封裝測試的夾具的要求，生產效率等有一定的影響

    材料結構：襯底結構，外延結構

    光電性能：主波長，正向電壓，發光強度等 MiniLED工作電流較低，僅為幾個毫安

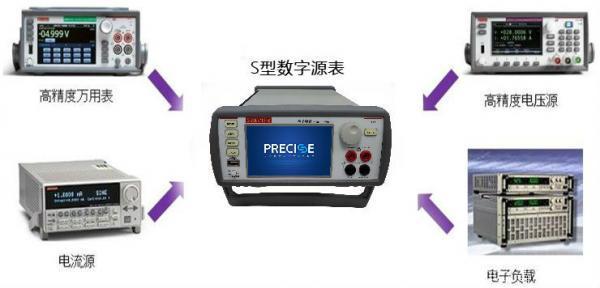

    5． 源表應用場景

    從整個MiniLED的生產過程看，源表主要的應用場景為，在LED器件封裝過程，作為MiniLED電特性測試模塊，集成在Mini LED封裝芯片分選測試機，以及背光模組測試機。

    主要涉及的電性能測試指標有：

    開啟電壓

    正向電壓

    反向電壓

    漏電流等
