三星顯示OLED屏下攝像（UPC）技術新路線：將采用透明PI基板

添加時間：2022/10/08

    三星顯示設定了到 2024 年將透明 PI 基板應用于其可折疊手機的目標。如果將黃色 PI 基板替換為透明 PI 基板，則透光率會增加，因此可以使用面板下攝像頭拍攝清晰的照片。從三星電子的可折疊手機開始，三星顯示有望將透明 PI 基板應用于蘋果的 iPhone OLED。LG Display 也在開發透明 PI 基板，目標是供應給蘋果。

    據韓媒THELEC 10月5日?qǐng)?bào)道稱，三星顯示已經設定了將透明聚酰亞胺（PI）基板應用于2024年左右發布的可折疊手機的目標。目前量產的可折疊手機應用的柔性O(shè)LED采用黃色PI基板，目標是用透明PI基板替代。

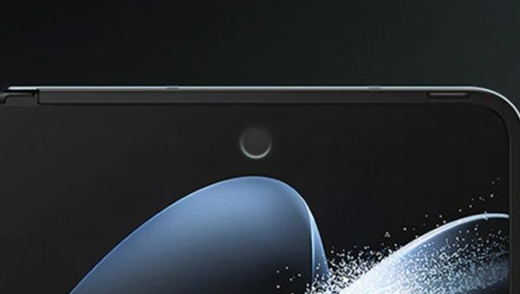

    三星顯示計劃將透明 PI 基板應用于柔性 OLED 的原因是為了提高面板下攝像頭 (UPC) 的透光率。UPC 的鏡頭光圈只有在使用相機功能時才可見，它在結構上位于 OLED 顯示屏下方。使用 UPC 的攝像頭功能時，外部光線必須通過柔性O(shè)LED。

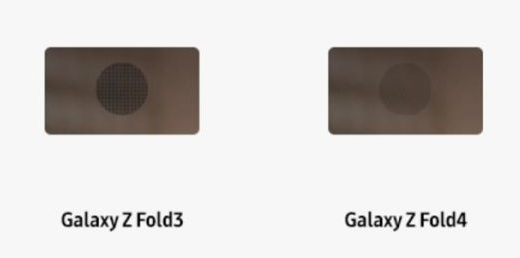

    三星顯示將 UPC 區域的像素密度降低到 187 PPI，這是其余顯示區域 374 PPI（每英寸像素）的一半，以彌補 UPC 首次應用于三星電子 Galaxy Z FOLD 3的這一缺點。如果像素密度低，可以增加可以接收光的區域。同時，UPC區域的顯示像素尺寸增加到剩余區域的4倍。因此，UPC 和顯示器其余部分之間的邊界很容易看到。

    如果三星顯示按計劃采用透明 PI 基板代替黃色 PI 基板，UPC 區域的透光率將會提高，從而可以拍攝比現在更清晰的照片。像素也可以比現在更密集地排列，減少與顯示器周邊的異質感。

    生產透明 PI 基板所需的透明 PI 清漆的耐熱性和高價格是一個挑戰。現有的黃色 PI 基板經過一個過程（激光剝離）去除玻璃基板上的液體 PI 清漆，然后當 PI 清漆硬化（熱固化）成為 PI 基板時，用激光去除玻璃基板。然而，眾所周知，透明 PI 清漆的耐熱性較弱，難以進行相同的工藝。

    三星顯示最初嘗試使用來自去年 Galaxy Z Fold 3 的透明 PI 基板，但由于透明 PI 清漆的特性，應用時間被推遲了。據估計，三星顯示決定在 2024 年左右應用透明 PI 基板，判斷材料可靠性并不容易。如果成功開發出透明PI基板，預計三星顯示將首先應用于三星電子的可折疊手機OLED，然后瞄準蘋果的iPhone OLED。

    LG Display 也在根據自己的技術路線圖開發用于 UPC 應用的透明 PI 基板。LG Display 為蘋果提供的 iPhone 柔性 OLED 面板也使用黃色 PI 基板。根據路線圖，LG Display 計劃到 2023 年將 UPC 的透光率提高到 20%，到 2024 年之后提高到 40%。
